KOMPONEN KOMPUTER ( MOTHERBOARD )
Pada artikel kali ini saya akan membahas komponen-komponen yang ada pada komputer satu persatu secara mendetail. yang partama Mainboard, kemudian pada artikel berikutnya yaitu HardDisk, Prosessor, CD/DVD ROM, RAM, PSU, VGA, LAN Card, Sound Card, dll
Motherboard merupakan salah satu bagian utama dari sebuah computer karena motherboard membangun sebuah computer (PC). Oleh karena itu, jika kita ingin membeli motherboard kita harus pandai-pandai dalam memilihnya karena sebuah motherboard akan berkaitan dengan komponen-komponen pendukung lainnya. Seperti prosesor, apa socket prosesor setipe dengan prosesor yang kita inginkan. RAM, apakah slot RAM yang ada pada motherboard sesuai dengan RAM yang akan kita beli, karena sekarang ini RAM terbagi menjadi 4 jenis yaitu SDR, DDR1, DDR2, dan DDR3, tetapi pada tipe SDR dan DDR1 sudah tidak diproduksi lagi karena tipe tersebut sudah jarang digunakan pada motherboard pada jaman sekarang. Harddiskapakah motherboard yang anda beli menggunakan kabel data IDE atau SATA, tetapi biasanya dalam satu motherboard terdapat kedua kabel data tersebut. VGA card, apakah motherboard yang akan anda beli menggunakan socket AGP atau PCExpres.

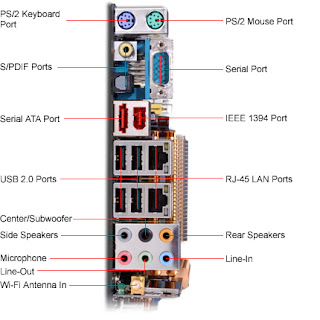

Port-port mainboard lengkap, biasanya pada tipe mainboard terbaru dan sudah onboard(sudah terpasang Sound, VGA, LAN dll)
2. Socet RAM
3. Socet VGA (pada tipe mainboard tertentu sudah ada VGA/sudah onboard VGAnya)
4. Socet
5. Socet PCI (digunakan untuk Sound Card, LAN Card, USB Card )
6. Port PSU(Power Supply)
7. Socet Flopy Disk
8. Soket ATA (untuk HardDisktipe ATA)
Mengenal Motherboard
Motherboard alias mainboard alias system board, ketiganya mengacu pada satu barang yang sama, yakni sebuah papan sirkuit dan panel-panel elektronik yang menggerakan system PC secara keseluruhan. Secara prinsip, sebuah motherboard terdiri atas beberapa bagian yakni system CPU (prosesor), sirkuit clock/timing, Ram, Cache, ROM BIOS, I/O port seperti port serial, port pararel, slot ekspansi, prot IDE.
Yang perlu diperhatikan!
Terutama sekali, sedikitnya ada 7 hal yang harus diperhatikan pada sebuah motherboard. Ketujuh komponen tersebut adalah :
1. Chipset
2. Tipe CPU
3. Slot dan tipe memori
4. Cache memory
5. Sistem BIOS
6. Slot ekspansi
7. Port I/O
Dari sinilah sesungguhnya problem pada sebuah system PC bisa dilacak atau dideteksi. Kerusakan di luar 7 komponen tersebut biasanya jarang terjadi. Kemungkinan yang lain, bila ketujuh komponen ini terlihat beres-beres saja, patut diduga bahwa masalahnya terletak pada arsitektur motherboard itu sendiri, entah sirkuit-sirkuitnya, atau komponen-komponen yang dipergunakannya.
Chipset : Komandan data dan proses
Disebut chipset karena barang satu ini umumnya merupakan sepasang chip yang mengendalikan prosesor dan fitur-fitur hardware yang ada pada mortherboard secara menyeluruh. Sepasang chip ini, yang satu buah disebut North Bright chip dan satu lagi dipanggil South Bridge chip, bisa dibilang merupakan panglima tertinggi pada sebuah system bernama motherboard.Saat ini, terdapat banyak motherboard dengan chipset yang berbeda-beda. Jenis chipset yang digunakan pada motherboard akan menentukan beberapa hal antara lain.
* Tipe prosesor yang bias digunakan
* Jenis memori yang bias mendukung system PC dan kapasitas maksimumnya
* Kelengkapan I/O yang mampu disediakan
* Tipe display adapter yang bisa digunakan
* Lebar data pada motgherboarad yang bisa didukung
* Ketersedian fitur-fitur tambahan (misalnya LAN, sound card, atau modem onboard).
Tipe CPU
Terdapat tiga tipe CPU yang banyak beredar di pasaran yakni CPU keluaran Intel Corporation, AMD keluaran Advanced Micro Device, dan Cyrix atau VIA C3 keluaran VIA Technologies Corporation. CPU alias prosesor keluaran VIA sendiri pada umumnya mengikuti platform teknologi yang dikeluarkan oleh Intel. Artinya, setiap seri prosesor yang dirilis VIA pada umumnya selalu memiliki kompatibilitas dengan seri prosesor yang dibuat Intel. Sementara AMD menggunakan platform teknologi yang berbeda dari yang digunakan oleh Intel, sekalipun teknologi pross yang digunakan oleh perusahaan ini juga mengikuti apa yang dilakukan Intel. Lantaran perbedaan platform ini, prosesor AMD menggunakan soket atau slot yang berbeda dari yang digunakan oleh Intel. Bila Intel menyebut Slot 1, AM menyebutnya Slot A. pada prosesor soket, belakangan AMD relative lebih konsisten dalam mengeluarakan tipe soket yang digunakan, yakni senantiasa menggunakan Soket A yang kompatibel pada seri kecepatan manapun, yakni soket dengan jumlah pin 462 buah. Bandingkan dengan Intel yang selalu berubah-ubah, dari soket 370 pin, kemudian menjadi 423 pin, lalu berubah lagi menjadi 478. akibatnya, kemungkinan untuk meng-upgrade sebuah prosesor Intel generasi baru selalu harus dibarengi dengan penggantian motherboard itu sendiri.
